Ahoj! Ako dodávateľ PDC vrtákov sa ma často pýtajú, ako sú PDC frézy pripevnené k telu vrtáku. Je to zásadný proces, ktorý priamo ovplyvňuje výkon a životnosť vrtáku. Poďme sa teda ponoriť priamo do toho.
Pochopenie rezačiek PDC
Najprv si rýchlo prejdime, čo sú PDC frézy. PDC znamená Polycrystalline Diamond Compact. Tieto frézy sú vyrobené naviazaním vrstvy syntetických diamantových kryštálov na substrát z karbidu volfrámu. Diamantová vrstva je extrémne tvrdá a odolná voči opotrebovaniu, vďaka čomu je ideálna na rezanie cez tvrdé skalné útvary počas vŕtania.
Proces pripájania
Spájkovanie
Jednou z najbežnejších metód pripevnenia PDC fréz na telo vrtáka je spájkovanie. Spájkovanie je proces, pri ktorom sa prídavný kov, nazývaný spájkovacia zliatina, zahrieva na teplotu vyššiu ako je jeho bod tavenia, ale pod bod tavenia základných materiálov (rezačka PDC a telo vrtáku).
Telo vrtáka a PDC frézy sa najskôr dôkladne očistia, aby sa odstránili všetky nečistoty, mastnota alebo oxidy. To zaisťuje silné spojenie. Potom sa vopred odmerané množstvo spájkovacej zliatiny umiestni medzi frézu a telo bitu v určenom vrecku.
Zostava sa potom zahrieva v peci alebo pomocou horáka. Pri tavení spájkovacej zliatiny steká do medzier medzi frézou a telom vrtáka, pričom pri ochladzovaní a tuhnutí vytvára metalurgickú väzbu. Kľúčom je starostlivé riadenie procesu zahrievania, aby ste predišli prehriatiu PDC frézy, čo by mohlo poškodiť diamantovú vrstvu.
Spájkovanie ponúka niekoľko výhod. Poskytuje pevnú a spoľahlivú väzbu, ktorá odolá vysokému namáhaniu a vibráciám pri vŕtaní. Umožňuje tiež presné umiestnenie PDC fréz na telo vrtáku. Vyžaduje si to však kvalifikovanú obsluhu a vhodné vybavenie na zabezpečenie vysokokvalitného spoja.
Mechanický nástavec
Ďalším spôsobom je mechanické pripevnenie. Pri tomto prístupe sú frézy PDC držané na mieste na tele vrtáka pomocou mechanických prostriedkov, ako sú skrutky, kolíky alebo spony.
Napríklad niektoré vrtáky majú špeciálne navrhnuté vrecká so závitmi. PDC frézy majú zodpovedajúce závitové vložky a jednoducho sa naskrutkujú do vreciek na tele bitu. Tento spôsob je pomerne jednoduchý a rýchly na montáž a demontáž, čo môže byť užitočné pri výmene opotrebovaných fréz v teréne.
Mechanické pripevnenie však nemusí poskytnúť také pevné spojenie ako tvrdé spájkovanie, najmä pri extrémnych podmienkach vŕtania. Mechanické upevňovacie prvky sa môžu časom uvoľniť v dôsledku vibrácií a síl vyvíjaných počas vŕtania, čo môže viesť k uvoľneniu frézy.
Faktory ovplyvňujúce kvalitu prílohy
Príprava povrchu
Ako už bolo spomenuté, správna príprava povrchu PDC frézy aj tela vrtáku je rozhodujúca. Akékoľvek nečistoty na povrchoch môžu zabrániť vytvoreniu pevnej väzby. V prípade spájkovania umožňuje čistý povrch spájkovacej zliatine zmáčať a rovnomerne tiecť, čím sa vytvára lepšia metalurgická väzba.
Výber spájkovacej zliatiny
Dôležitý je aj výber spájkovacej zliatiny. Rôzne zliatiny majú rôzne teploty topenia, zmáčacie vlastnosti a pevnosť. Zliatina musí byť kompatibilná s materiálmi PDC frézy aj tela vrtáka. Napríklad niektoré zliatiny sú vhodnejšie pre vysokoteplotné aplikácie, zatiaľ čo iné sú odolnejšie voči korózii.
Rýchlosť vykurovania a chladenia
Pri spájkovaní je dôležité kontrolovať rýchlosť ohrevu a chladenia. Rýchle zahriatie môže spôsobiť tepelný šok rezačke PDC, čo vedie k prasknutiu diamantovej vrstvy. Podobne rýchle ochladenie môže mať za následok zvyškové napätia vo väzbe, čo môže časom znížiť jej pevnosť.
Kontrola kvality v prílohe
Aby sme zabezpečili kvalitu uchytenia PDC fréz na telo vrtáka, vykonávame sériu testov.
Nedeštruktívne testovacie metódy, ako je ultrazvukové testovanie, sa používajú na zistenie akýchkoľvek vnútorných chýb v spoji, ako sú praskliny alebo dutiny. To nám pomáha zachytiť všetky potenciálne problémy predtým, ako je vrták odoslaný zákazníkovi.
Vykonávame aj testovanie výkonu na vzorkách vrtákov. Tieto testy simulujú skutočné podmienky vŕtania, aby sa vyhodnotila životnosť a výkon nástavca frézy. Na základe výsledkov môžeme vykonať potrebné úpravy nášho procesu pripájania.
Dôležitosť správneho pripevnenia pri výkone vŕtania
Dobre pripevnená PDC fréza je nevyhnutná pre celkový výkon vrtáku. Keď sú frézy bezpečne pripevnené, môžu si počas vŕtania udržať svoju polohu, čím sa zabezpečí konzistentné rezanie. To vedie k zlepšeniu účinnosti vŕtania, pretože korunka môže preniknúť do horniny hladšie a rýchlejšie.
Ak nie sú frézy správne pripevnené, môžu sa počas vŕtania pohnúť alebo uvoľniť. To môže spôsobiť nerovnomerné opotrebovanie korunky, znížiť účinnosť rezania a dokonca viesť k nákladným prestojom pri vŕtaní.
Prístup našej spoločnosti
Ako dodávateľ PDC vrtákov sme veľmi hrdí na náš proces pripevnenia frézy. Používame najmodernejšie vybavenie a dodržiavame prísne postupy kontroly kvality, aby sme zaistili, že každý vrták, ktorý vyrábame, má vysokokvalitné upevnenie PDC fréz.
Ponúkame tiež rad rôznych dizajnov vrtákov s rôznymi konfiguráciami PDC fréz, aby sme splnili špecifické potreby našich zákazníkov. Či už vŕtate v mäkkej pôde alebo v tvrdých skalných útvaroch, máme vrták, ktorý vám pomôže.
Súvisiace produkty

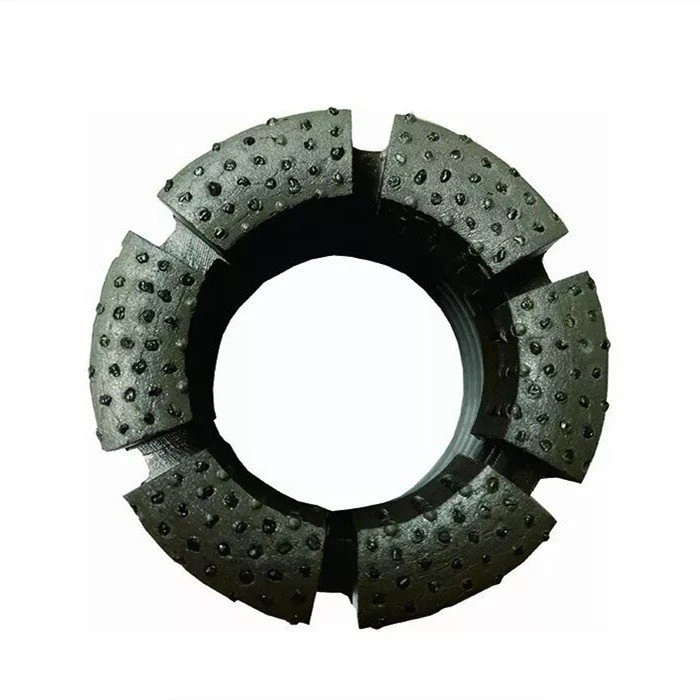

Ak máte záujem o iné typy produktov na vŕtanie, máme pre vás niekoľko skvelých možností. Pozrite si našePovrchová sada diamantových jadrových vrtákov. Tieto bity sú navrhnuté pre špecifické aplikácie vŕtania a ponúkajú vynikajúci výkon. Pozrite si aj našePovrchová sada diamantových jadrových bitovaDiamantový vrták PQ.
Poďme sa porozprávať
Ak hľadáte kvalitné PDC vrtáky alebo máte akékoľvek otázky týkajúce sa našich produktov, neváhajte nás osloviť. Vždy sme tu, aby sme vám pomohli nájsť najlepšie riešenia vŕtania pre vaše potreby. Či už ste malý dodávateľ alebo veľká ťažobná spoločnosť, môžeme poskytnúť tie správne vrtáky pre vaše projekty.
Začnime rozhovor a uvidíme, ako môžeme spolupracovať, aby sme zefektívnili a zlacnili vaše vŕtanie.
