Ako dodávateľ PDC vrtákov sa často pýtam, či PDC (polykryštalický diamantový kompaktný) vrták možno použiť pri vŕtaní studní. Toto je zásadná otázka pre mnohých v priemysle vŕtania studní, pretože výber vrtnej korunky môže výrazne ovplyvniť efektivitu, náklady a úspech projektu. V tomto blogu preskúmam uskutočniteľnosť, výhody a úvahy o použití vrtákov PDC pri vŕtaní studní.
Pochopenie vrtákov PDC
PDC vrtáky sú vyrobené s polykryštalickými diamantovými kompaktnými frézami, ktoré sú extrémne tvrdé a odolné voči opotrebovaniu. Tieto frézy sú spojené so substrátom z karbidu volfrámu, čím vytvárajú robustnú reznú plochu. Konštrukcia PDC vrtákov umožňuje vysokorýchlostné vŕtanie a efektívne odstraňovanie hornín. Na rozdiel od tradičných valčekových kužeľových vrtákov majú vrtáky PDC plochý alebo mierne vypuklý rezný profil, ktorý horninu skôr prerezáva, než ju drví.
Možnosť použitia vrtákov PDC pri vŕtaní studní
Vŕtanie studní zahŕňa prenikanie do rôznych typov útvarov vrátane mäkkých až stredne tvrdých hornín, ako je pieskovec, vápenec a bridlica. PDC vrtáky sú vhodné pre tieto typy formácií. V mäkkých formáciách môžu bity PDC dosiahnuť vysokú rýchlosť prieniku (ROP). Ostré rezné hrany PDC fréz môžu rýchlo prerezať mäkkú horninu, čím sa skráti čas potrebný na vyvŕtanie studne.
V stredne tvrdých formáciách majú vrtáky PDC tiež vynikajúce výsledky. Ich povaha odolná voči opotrebovaniu im umožňuje zachovať si svoju reznú účinnosť počas dlhšieho obdobia v porovnaní s inými typmi vrtákov. Je však dôležité poznamenať, že v extrémne tvrdých útvaroch, ako je žula, môže byť výkon PDC vrtákov obmedzený. Vysoká tvrdosť žuly môže spôsobiť nadmerné opotrebovanie rezačiek PDC, čo vedie k zníženiu ROP a potenciálnemu predčasnému zlyhaniu hrotu.
Výhody použitia PDC vrtákov pri vŕtaní studní
- Vysoká miera penetrácie (ROP): Ako už bolo spomenuté, PDC vrtáky môžu dosiahnuť vysokú ROP v mäkkých až stredne tvrdých formáciách. To znamená, že studne môžu byť vŕtané rýchlejšie, čím sa znižuje celkový čas vŕtania a súvisiace náklady. Napríklad v pieskovcovej formácii môže byť PDC vrták schopný vŕtať rýchlosťou, ktorá je výrazne rýchlejšia ako valčekový kužeľový vrták.
- Dlhšia životnosť bitov: Vlastnosti rezačiek PDC, ktoré sú odolné voči opotrebovaniu, prispievajú k dlhšej životnosti bitov. To znižuje frekvenciu výmeny bitov počas procesu vŕtania, čo nielen šetrí čas, ale aj znižuje náklady na nákup a manipuláciu s viacerými bitmi. Dlhšia životnosť vrtáka tiež znamená menej prestojov pri výmene vrtákov, čím sa zvyšuje celková efektivita vŕtania.
- Hladký vrt: PDC vrtáky vytvárajú relatívne hladký vývrt v porovnaní s inými typmi vrtákov. To je výhodné pre inštaláciu plášťov studní a clon, pretože hladký vrt znižuje riziko poškodenia plášťa a zlepšuje celkovú integritu studne.
- Požiadavky na znížený krútiaci moment: Strihanie PDC vrtákov vyžaduje menší krútiaci moment v porovnaní s drviacim účinkom valčekových kužeľových vrtákov. To môže viesť k nižšej spotrebe energie a menšiemu namáhaniu vrtného zariadenia, čo môže potenciálne predĺžiť životnosť vrtnej súpravy.
Úvahy pri používaní vrtákov PDC pri vŕtaní studní

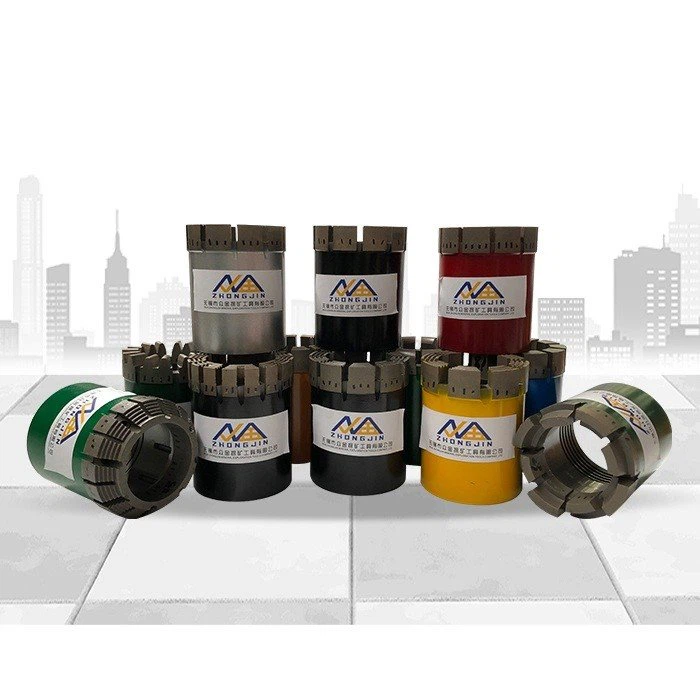

- Kompatibilita formácie: Ako už bolo uvedené, PDC vrtáky sú najúčinnejšie v mäkkých až stredne tvrdých formáciách. Pred použitím bitu PDC je nevyhnutné vykonať dôkladnú analýzu podpovrchových útvarov. Ak sa predpokladá, že vrt narazí na tvrdé alebo abrazívne útvary, alternatívne vrtáky ako naprImpregnované diamantové jadrové vrtákyaleboPovrchová sada diamantových jadrových vrtákovmôže byť vhodnejšie.
- Bitový dizajn: Konštrukcia vrtáka PDC je rozhodujúca pre optimálny výkon. Faktory, ako je počet a usporiadanie fréz, tvar čela korunky a hydraulický dizajn, to všetko ovplyvňuje schopnosť korunky prerezať horninu a odstrániť odrezky. Rôzne formácie môžu vyžadovať rôzne konštrukcie vrtákov, preto je dôležité vybrať vrták, ktorý je špeciálne navrhnutý pre očakávané podmienky vŕtania.
- Parametre vŕtania: Správne parametre vŕtania, ako je hmotnosť vrtáka (WOB), rýchlosť otáčania a prietok blata, musia byť pri používaní PDC vrtákov starostlivo kontrolované. Nesprávne parametre vŕtania môžu viesť k predčasnému opotrebovaniu korunky, zníženiu ROP alebo dokonca k zlyhaniu korunky. Napríklad použitie príliš veľkého množstva WOB môže spôsobiť zlomenie rezačiek PDC, zatiaľ čo nedostatočný prietok blata môže mať za následok zlé odstraňovanie odrezkov.
Prípadové štúdie
Pozrime sa na niekoľko prípadových štúdií na ilustráciu účinnosti PDC vrtákov pri vŕtaní studní.
V projekte v regióne s prevažne pieskovcovými a bridlicovými formáciami spoločnosť zaoberajúca sa vŕtaním studní prešla z používania valčekových - kužeľových vrtákov na PDC vrtáky. Výsledky boli pozoruhodné. Priemerný ROP sa zvýšil o 30 % a počet bitových zmien sa znížil na polovicu. To viedlo k výraznému zníženiu celkových nákladov na vŕtanie a rýchlejšiemu dokončeniu vrtu.
V ďalšom prípade sa vŕtala studňa vo vápencovom súvrství. Prvotný pokus s tradičným bitom bol pomalý a neefektívny. Po prechode na PDC vrták sa ROP podstatne zlepšil a kvalita vrtu bola oveľa lepšia. Hladký vrt uľahčil inštaláciu plášťa studne, čím sa znížilo riziko komplikácií počas procesu výstavby studne.
Porovnanie s inými vrtákmi
Pri porovnaní PDC vrtákov s inými typmi vrtákov bežne používaných pri vŕtaní studní, ako sú valčekové kužeľové vrtáky a diamantové vrtáky, má každý svoje výhody a nevýhody.
Valčekové kužeľové bity sú vhodnejšie pre extrémne tvrdé formácie a zvládnu vysoké rázové zaťaženie. Vo všeobecnosti však majú nižšiu ROP v mäkkých až stredne tvrdých formáciách v porovnaní s bitmi PDC. Majú tiež tendenciu vytvárať hrubší vrt, čo môže byť nevýhodou pri inštalácii plášťa studne.
Diamantové jadrové korunky, ako naprDiamantový vrták PQ, sú vynikajúce na získanie vzoriek jadra v tvrdých formáciách. Sú navrhnuté tak, aby prerezali horninu pri extrakcii valcového jadra. Nie sú však také účinné na vŕtanie plných vrtov ako PDC bity v mäkkých až stredne tvrdých formáciách.
Záver
Na záver, PDC vrtáky môžu byť životaschopnou možnosťou pre vŕtanie studní v mäkkých až stredne tvrdých formáciách. Ich vysoká ROP, dlhá životnosť vrtákov, plynulé vytváranie vrtov a znížené požiadavky na krútiaci moment z nich robia atraktívnu voľbu pre mnohé projekty vŕtania studní. Je však dôležité zvážiť kompatibilitu formovania, dizajn bitov a parametre vŕtania, aby sa zabezpečil optimálny výkon.
Ak sa zaoberáte vŕtaním studní a uvažujete o použití vrtákov PDC, odporúčame vám siahnuť po ďalších informáciách. Náš tím odborníkov vám môže pomôcť vybrať ten správny PDC vrták pre váš konkrétny projekt a poskytnúť vám návod na správne techniky vŕtania. Či už ste dodávateľ vrtných vrtov v malom meradle alebo spoločnosť zaoberajúca sa rozvojom vodných zdrojov vo veľkom meradle, sme tu, aby sme vám pomohli dosiahnuť efektívne a nákladovo efektívne vŕtanie. Kontaktujte nás a začnite diskutovať o vašich potrebách vŕtania a preskúmajte, ako môžu naše vrtáky PDC prospieť vašim projektom.
Referencie
- API RP 13B - 1, „Odporúčaná prax pre testovanie vrtných kvapalín na báze vody v teréne“, American Petroleum Institute.
- Bourgoyne, AT a kol., "Applied Drilling Engineering," Society of Petroleum Engineers.
- Mitchell, RF a Miska, SZ, „Základy vŕtacieho inžinierstva“, Spoločnosť ropných inžinierov.
